日期： |
2013年6/5(三) |
|
地點： |
虎門科技股份有限公司 |
|
|
新北市板橋區縣民大道二段68號11樓 《板信雙子星大樓》
|
‧ |
板橋新站斜對面，新府路與縣民大道口 |
|
‧ |
<捷運> 板橋站2號出口直走 |
|
‧ |
<高鐵.台鐵> 板橋站南3出口 | |
|
停車資訊： |
1.板信雙子大樓 30元/小時
2.縣民廣場地下停車場 20元/小時 |
|
|
費用： |
免費 |
|
報名方式： |
|
|
聯絡人： |
(02)29567575 分機206 王卉宜 小姐
lime.wang@cadmen.com |
gProms全名為general process modelling system，研發於1988年，由倫敦皇家帝國學院系統工程研究中心開發的新一代動態模擬軟體，為SPEEDUP後繼產品。gProms主要優點是其應用範圍較為廣泛，可用於離散或連續程序模擬、集中參數或分布參數系統。可以靈活地用於特殊過程模擬與最佳化搜尋。
-友善使用經驗

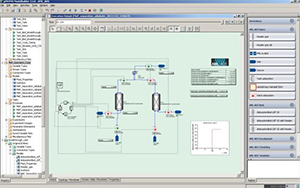

gProms另一特點在於建模方便，該軟體為使用者創造一個極佳的使用者經驗，直觀且簡易的建構模環境，讓研究人員或工程師能夠輕易地描述程序上的化學、物理、生物規律性的數學方程式，擺脫舊有以程式碼建構數學模型的困難，直接採用工程師所熟悉的數學表示式方法將數學方程式建構模型(Model)。而外部控制或擾動亦可利用相同方式建構任務模型(Task)。
-強大計算工具
gProms採用聯立方程法(equation oriented approach)，該演算法對於動態模型與分部參數系統求解具有非常好的表現，並且方便於建立更精確地的複雜系統模型。而在一系列建模後，gProms提供了使用者針對於靜態模擬與動態模擬的參數搜尋與系統最佳化系統:gEST(參數估計)與gOPT(最佳化過程)，並且提供基礎模型庫(PML)，包括常見化工單元，蒸餾塔、反應器以及控制單元的閥件與控制器，以滿足常規化工製程需求，又同時具有修改與開發的特質。
-CAPE-OPEN標準開放接口
gProms軟體是目前市面上提供最多歐盟CAPE-OPEN標準開放接口能輕易的與其他軟體做資料交換，並已內建豐富的物性資料庫(Multiflash)。
-多元結果輸出介面
gProms基於方程組結構特性可以使其所代表的隱含過程簡易地用於穩態或動態程序模擬、最佳化與參數估計，並能直接嵌入各種控制條件與進行數據擬合等多種工作。模擬結果輸出介面十分友善，資料可以轉化為 Excel 格式，或以二維和三維圖顯示。
-廣大gPROMS 用戶
gPROMS 還可以用於工業實踐，與分散式控制系統(Distributed Contorl System，DCS)等多種外部設備，許多大型線上資料庫連接，解決工業現場的實際問題。全球大約有 150 個 gPROMS 用戶。其中工業用戶包括：BASF, Bayer, BOC, Dow Chemical, DuPont, FLS Automation, Inventa-Fischer,Mitsubishi Chemical, Shell Chemicals, Showa Denko。有 100 多個研究所和研究組織在使用 gPROMS。
-gProms特色
(1) gPROMS 具有符合工程習慣的程式設計語言，利於使用者在類比過程只需考慮模型方程的準確性，而不必在意求解方法的複雜性。
(2) gPROMS 提供的求解方法直接面向具有大規模(參與動態流程類比的DAEs 方程數可高達 10000 個)非線性、稀疏性強的化工數學模型，集合了現今比較新穎實用的演算法，使計算功能更強大，求解速度更快。gPROMS 分別針對線性代數方程、非線性代數方程和微分代數方程提供了多種可供選擇的數值方法。
其中:
|
● |
LASolver(linear algebraic equations solver)基於 LU 分解，提供了 MA28和 MA48 兩種方法； |
|
● |
NLSolver (nonlinear algebraic equations solver)提供了基於牛頓型非線性求解技術的 BDNLSOL (block decomposition nonlinear solver)方法、適於處理疏鬆陣列的 SPARSE 方法； |
|
● |
DASolver(differential and algebraic equations solver)中包含了目前兩種最先進的演算法：基於 BDF(backward differentiation formulae)演算法的 DASOLV 方法和基於 IRK (implicit Runge-Kutta)演算法的 SRADAU 方法；對偏微分方程採用有限元正交配置法和有限差分法對區域進行離散化。 |
(3) gPROMS 與其他用於化工過程流程類比的商務軟體相比，其獨一無二的優勢就在於它處理非連續性過程的能力。gPROMS 可以處理三種類型的非連續性過程：
|
● |
可逆轉並且對稱的過程。例如:儲液罐的液位高於其外接管子的高度，則有液體流出，反之沒有液體流出； |
|
● |
可逆轉但不對稱的過程。例如:容器閥的開關，如果容器壓力小於 9 Bar，則閥是緊閉的。如果容器壓力高於 10 Bar，則閥將打開； |
|
● |
不可逆轉的過程。例如:(接上例)如果容器壓力高於 20 Bar，那麼容器將爆裂； |
gPROMS 求解上述問題的魯棒性和高效性，與其他商用軟體相比有很大的優勢。它處理非連續性過程的策略，主要是基於 STNs ( state-transition networks)技術和模型分解(Model Decomposition)方法。簡言之，這種策略的核心方法就是：在程式運行過程中，gPROMS 自動檢測不連續點，並鎖定它，然後迅速進行新的初始化工作，重新在新的起始點處使模型的求解得以繼續。
(4) gPROMS 將裝置模型和操作流程緊密結合在一起，使模型的物理、化學和生物特性可以方便地表達，適用於描述啟動與停車過程，能量執行過程以及類似於順序控制的離散邏輯操作。其模型和操作流程的分層設計思想，使程式的可讀性、可攜性都大大提高。
|
議程: |
|
時間 |
內容 |
講師 |
PDF下載 |
|
13:20 ~ 13:30 |
報到 |
|
13:30 ~ 13:45 |
虎門科技在化學工程的製程模擬及設備CAE之應用 |
虎門科技 楊舜如總裁 |
|
|
13:45 ~ 14:15 |
製程模擬在化學工程的應用 |
清華大學 汪上曉教授 |
下載 |
|
14:15 ~ 14:45 |
gPROMS平台開發傳統式吸收塔建模過程 |
虎門科技 康嘉麟顧問 |
下載 |
|
14:45 ~ 15:20 |
gPROMS平台開發超重力旋轉床應用於MEA-CO2捕獲建模過程 |
虎門科技 康嘉麟顧問 |
下載 |
|
15:20 ~ 15:30 |
Q&A |
|
15:30 ~ 15:45 |
Break休息時間 |
|
15:45 ~ 16:15 |
流體力學模擬軟體Fluent與製程模擬整合 |
虎門科技 劉康華顧問 |
下載 |
|
16:15 ~ 17:00 |
流體力學在工廠單元內的應用 |
虎門科技 劉康華顧問 |
|
17:00 ~ 17:10 |
Q&A |
|
