►【RecurDyn V9R1】TSG 新功能搶先看
|
|
產品開發常避免不了，須透過打造原型機進行實際的驗證，以汽車製造業為例，要進行長時間的實駕測試並且記錄大量的訊號資訊，再提供訊號資料給試驗平台(Test-Rig)進行相關的產品測試。
|
|
|
|
“用最有效率的方法全面性的了解機構系統動態行為”
|
|
|
|

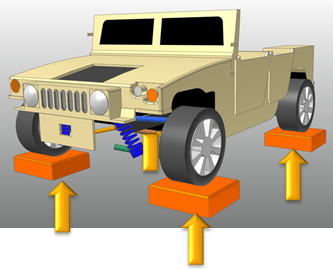

產品開發藉由打造原型機進行實際的驗證，通常開發時程較冗長且成本高，在講求高競爭力的時代，透過 CAE 虛擬試驗平台(Virtual Test-Rig)模擬是既方便又省時的方法。
|
|
|
|
虛擬試驗平台模擬分析，假使沒有實際的路面訊號資料可提供，則必須去創建 CAE 路面模型(左圖)，取得幾組的加速度和載荷...等資料，如 : 右上圖 Outputs 所示，供虛擬試驗平台使用。
|
|
|
|
要在 CAE 軟體裡面描述真實的路面，考慮所有非線性的物理特性並不容易。V9R1 TSG(Time
Signal Generator) 新功能”時域訊號產生器”提供了一個折衷做法。就是把實際量測的訊號，如：加速度、載荷、角度位置，位移等訊號資料，提供給虛擬試驗平台(Virtual
Test-Rig) 進行產品驗證，不失為一個有效率的方法。
|
|
|
|

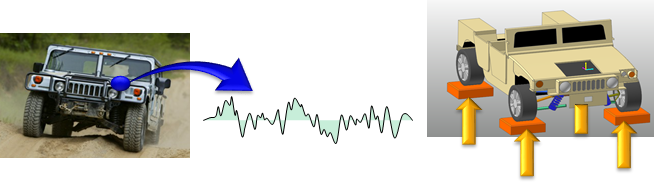

路面行駛過程中所量測到的訊號資料，如：加速度，載荷等，通常量測點會在結構上的某個位置，如左上圖中的藍色點，此量測資料是無法直接施加到虛擬試驗平台做使用，因激勵的來源是在輪胎下方，實車整體架構跟虛擬車體模型在邊界條件上也不盡相同，所以無法直接使用。
|
|
TSG (Time
Signal Generator) 提供以上所述問題的解決方案
|
|
|
|

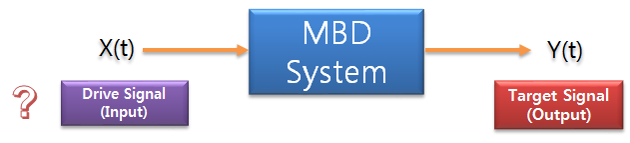

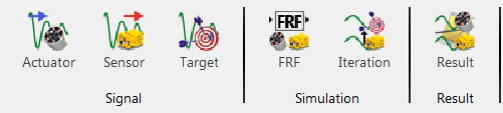

■ TSG (Time Signal Generator)
|
|
1.
|
將實際量測得到的訊號資料視為輸出訊號 ” Output
Signals (Target Signals)”。
| |
2.
|
TSG 計算得到新的輸入訊號”New Input
Signals ”此輸入訊號會與輸出訊號匹配。
| |
3.
|

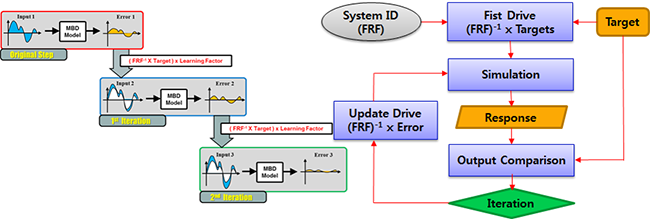

TSG 迭代解逆向動力學問題，確保系統所產出的”新的輸入訊號”與實際的系統相似。
|
|
|
|
|
|
|
|
|

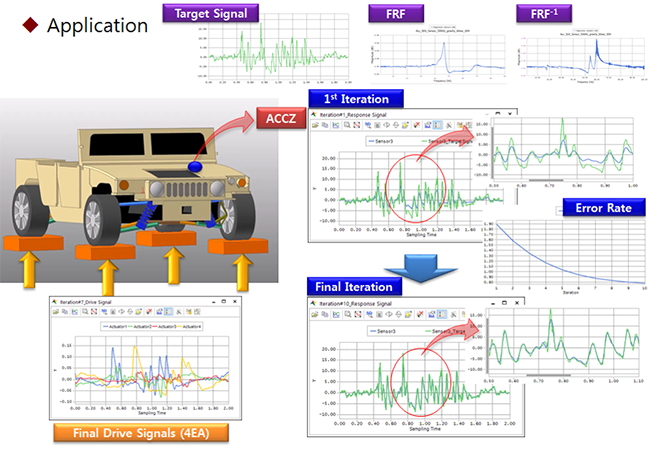

■TSG (Time Signal Generator) 應用
|
|
|
|
1.
|
Target
Signals (Output Signals) 為實車測量的訊號。
| |
2.
|
幾次迭代計算後，ACCZ 模擬的輸出訊號會與實際的訊號匹配，如圖 Final
Iteration。
| |
3.
|
獲得 Final
Drive Signals ( New Input Signals) 虛擬試驗平台的驅動訊號 。
|
|
|
機構動態性能分析 (RecurDyn) 非常適合用於產品開發的工具
|
|
|
