CivilFEM for ANSYS

►CivilFEM for ANSYS土木工程專用分析設計方案



CivilFEM for ANSYS ANSYS 強大的分析能力與CivilFEM針對土木工程的專家系統與模組結合,以滿足土木工程行業的特殊需求,為各種高端土木工程分析設計提供了強有力的工具。CivilFEM 架構於ANSYS強大求解器,為土木工程界提供了專用的前後處理、分析、設計、校驗工具。



 1 , CIVILFEM237163  5 , CIVILFEM181163  2 , CIVILFEM218163



功能特色

      內嵌中國《鋼結構設計規範》(GB50017)、《混凝土結構設計規範》GB50010)、《建築抗震設計規範》(GB50011

      200餘種土木材料特性庫,4000種的型材截面庫與豐富的自定義功能

      構件內力圖(彎矩、軸力、剪力等)及截面應力、應變等顯示與列表輸出

      智慧荷載組合工具,自動計算最不利荷載分佈

      根據鋼結構規範進行內力組合,驗算並設計構件截面強度、穩定性

      根據混凝土結構規範進行內力組合,驗算並設計構件配筋量

      梁、板殼、實體等構件的內力計算與配筋設計

      自動生成規範地震譜,自動計算地震力回應

      快速定義地質層,自動計算土壓力

      SAP2000, FLAC3D的介面,實現協同工作

      提供豐富的材料庫和截面庫,幫助用戶快速定義有限元模型,提高設計效率

      內置多國規範(包括中國規範),方便地根據規範校核結構設計

      依賴準確性很高的有限元分析,完成規範沒有涉及的複雜特種結構的分析與計算

      提供建築、橋樑、岩土、水工、海洋結構等土木行業整套解決方案





  • 橋樑-土木非線性模組

    土木非線性計算:可以定義與時間相關的真實應力應變曲線。類比施工過程、大變形、非線性、開裂、屈服、蠕變、收縮等現象。基於彎矩-曲率圖進行非線性計算。



6 , CIVILFEM310220



混擬土結構破壞分析



·        橋樑設計模組

   根據截面庫和通用橋樑元件庫(如基座、橋墩等),自動生成橋樑有限元模型。車載自動生成。
最不利載荷組合。截面配筋、驗算與設計。橋樑施工過程模擬。



4 , CIVILFEM490234

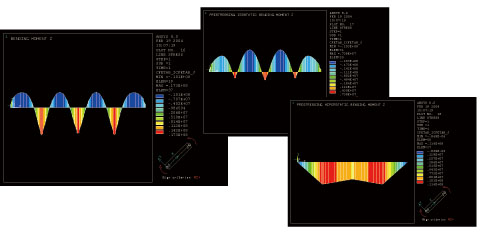

預應力結構下之力和力矩圖結果


結構分析類型
- 靜力分析
- 動力分析
模態分析(阻尼和預應力)
瞬態線性和非線性
諧波回應
反應譜和PSD
- 穩定
線性
非線性

橋樑-土木非線性模組
橋樑-土木非線性模組為橋樑設計人員提供了一個採用最先進的技術工具來解決複雜問題的完美方案。此模組通過強大的嚮導功能,可以自動、直觀地生成網格,根據規範進行分析和設計。此外,此模組與CivilFEM結合,確保輕鬆地進行任何類型的靜力、動力、線性和非線性分析。

先進的預應力混凝土模組
除了達到最新技術發展水準的CivilFEM分析模擬工具以外,同時可以採用先進的預應力混凝土模組輕鬆地處理各種類型的預應力混凝土結構,解決了原有ANSYS中處理預應力的許多不便之處,而且考慮了分析設計過程中所有的預應力作用。

岩土工程模組

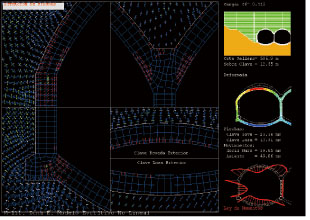

CivilFEM岩土工程模組的目的是使工程師可以通過使用各種梁、殼體和實體單元處理大多數典型的3D/2D土力學問題。其直觀的介面可以説明工程師快速詳細地創建複雜結構的模型和類比土與結構之間的相互作用,並考慮材料非線性、幾何特性和接觸條件,設計和驗算結構單元。
通過使用CivilFEM,可以解決諸如隧道、大壩、樁、基礎底板、土工布-土工格柵、加筋土、擋土結構等問題。
