ANSYS SCDM

ANSYS SpaceClaim Direct Modeler簡介



ANSYS SpaceClaim Direct ModelerSCDM〉為直覺式動態建模工具,其特色為建模快速、介面簡單且學習容易,並支援市面上所有的CAD軟體圖檔格式,圖檔匯入SCDM中都可不受限制地進行設計變更。ANSYS SCDM提供完整的CAE前處理功能,可大幅度地減少CAE模型處理的時間,且完全整合於ANSYS Workbench,可搭配ANSYS所有分析模組,提高ANSYS模擬分析之工作效率,主要的功能有:



自動縫補破面〈StitchGapsMissing Faces

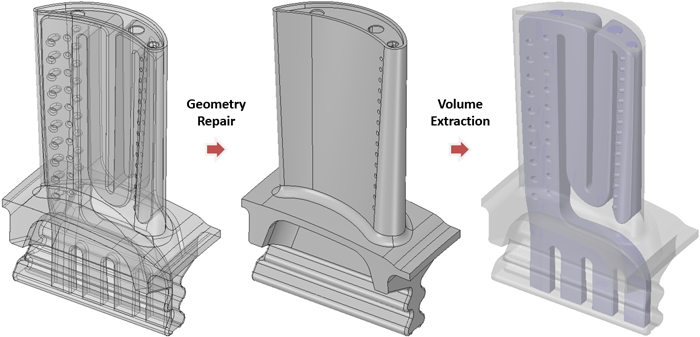

容積擷取〈Volume Extract
外圍流場空間建立〈Enclosure

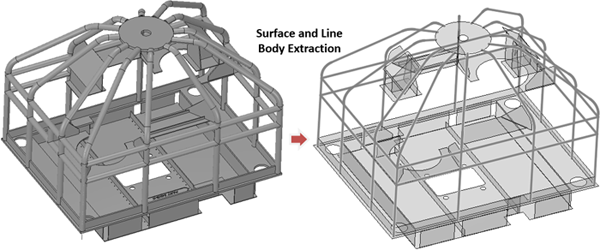

抽取中心面〈Midsurface
擷取中心線〈Beam Extract

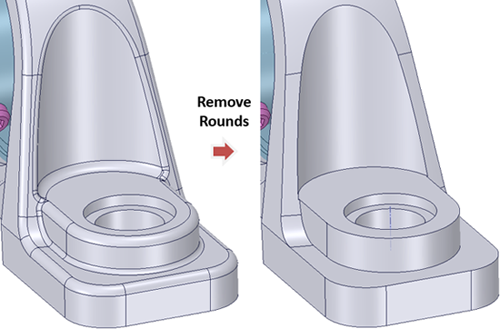

多向R角移除〈Rounds
偵測干涉〈Interference
細小圖面偵測〈Small Faces
短邊自動接合〈Short Edges
幾何特徵群組建立〈Named Selections
幾何尺寸參數建立〈Driving Dimensions



ANSYS SpaceClaim Direct Modeler 功能模組

基本建模工具〈Basic Module
鈑金設計工具〈Sheet Metal Design

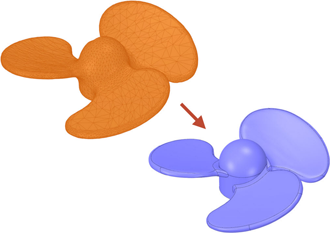

● STL
檔編修工具〈Facets Data Module









▲KeyShot for SpaceClaim

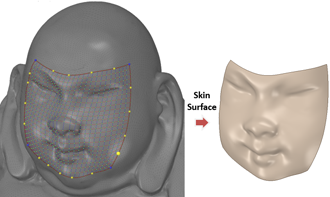

逆向工程應用
