產品最佳化

ANSYS DesignXplorer最佳化分析工具



ANSYS DesignXplorerANSYS DesignXplorer VT均為ANSYS Workbench的增加(add-on)模組。ANSYS DesignXplorer是基於實驗設計(Design of Experiments, DOE)的方法,且藉由ANSYS Workbench的整合界面,來完成最佳化分析(optimization)。而ANSYS DesignXplorer VT則是採用變數技術(Variational Technology,VT)和六個標準差理論(Design for Six Sigma, DFSS)完成最佳化分析。



ANSYS DesignXplorler主要功能

1 , Design Xplorer



ANSYS DesignXplorer是基於實驗設計(DOE)的方法來完成最佳化分析,雖然DOE的求解數目與速度慢於VT技術,不過DOE可以應用於各類分析型式,不受限制。此外,ANSYS DesignXplorer還可搭配ANSYSAPDL語言(ANSYS Parametric Design Language, APDL),完成DOE分析。

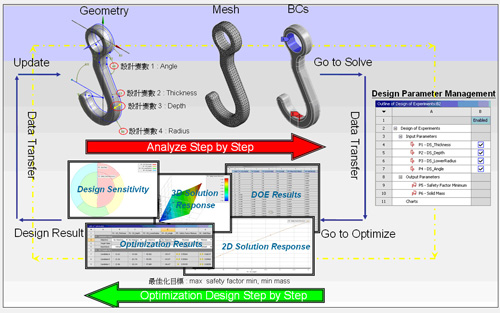

ANSYS DesignXplorer可針對零件或組合件做最佳化設計,它根據DOE方法,定出需要求解的設計重點,使用最有效率的方式得到最佳化結果。ANSYS DesignXplorer結合了傳統與非傳統的最佳化方法,使用者可以同時考慮多個設計方案,修改現有產品,或是針對新條件快速得到最佳化方案。 ANSYS DesignXplorer分析結果的圖形與數據呈現方式讓使用者一目瞭然,馬上得知影響產品性能的重要因子。



ANSYS DesignXplorerANSYS Workbench界面的整合環境,可與各類CAD軟體或CAD檔案做連結,例如Autodesk InventorSolidWorksSolid EdgeMechanical DesktopUnigraphics Pro/ENGINEER。對於ANSYS傳統界面和ANSYS DesignXplorer的整合,則使用APDL語言來連結。



ANSYS DesignXplorer VT



ANSYS DesignXplorer VT藉由ANSYS Workbench的整合界面,採用變數技術(Variational Technology,VT)和六個標準差理論(Design for Six Sigma, DFSS)完成最佳化分析。



對於最佳化和敏感度分析(sensitivity analysis)ANSYS DesignXplorer VT的求解速度較ANSYS DesignXplorer快速。VT技術使用單一個有限元素分析結果即可,它不必像DOE需要執行多個分析。事實上,DOE的限制是10個離散參數 (discrete parameters),而VT可處理超過100個離散參數。ANSYS DesignXplorer VT可處理的變數還包括CAD參數、ANSYS ParaMesh參數、材料性質、殼厚度,其功能歸納如下:



幾何變數(Geometric variations),包括CADParaMesh變數。
離散變數(Discrete variations),包括點銲(spot welds)、加強肋(stiffening ribs)、螺栓(bolts)等。
基本性質變數(Element property variations),包括殼厚度或層厚度(shell or layer thickness)、彈簧剛度(spring stiffness)、點質量(point mass)等。
材料變數(Material variations),包括工程塑膠(engineered plastics)、複合材料(composites)、金屬(metals)等。



ANSYS DesignXplorer VT DFSS技術



六個標準差理論(Design for Six Sigma, DFSS)是一種可以評估「不確定輸入參數和假設(uncertain input parameters and assumptions)」對系統影響的分析技術。基於可能度的特徵化(probabilistic characterization)與可能度分析(probabilistic analysis)DFSS可讓您評估產品特性,例如將保證成本減到最低(minimizing warranty costs),或是評估產品的可靠度與穩定度(quantifying the reliability and robustness)
