ANSYS LS-DYNA的前後處理工具為ANSYS之軟體界面，其求解器則採用LSTC公司(Livermore Software Technology Corporation)的LS-DYNA計算核心。ANSYS LS-DYNA為ANSYS與LSTC兩家公司之合作產品，利用LS-DYNA的顯式法(explicit method)求解器，可處理各種極短時間內的線性與非線性動態力學問題，加上其傳統的ANSYS界面，讓習慣於ANSYS的使用者可輕易跨入LS-DYNA動態分析，而不必再另學其他軟體。而ANSYS LS-DYNA易學易用的ANSYS前後處理界面，也提供了動態問題初學者一個良好的學習環境。 |
 | |
|
|
|
ANSYS LS-DYNA的主要分析功能 |
|
|
|

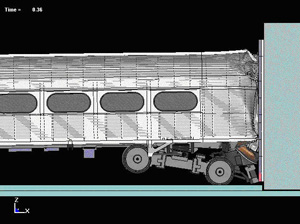

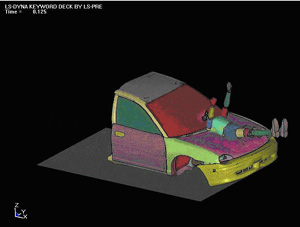

顯式法求解器主要用於處理極短作用時間的動態力學問題，如衝擊(impact)和應力波傳遞(stress wave propagation)等，其中包括了線性與非線性動態分析。非線性的動態問題若採用傳統的隱式法(implicit method)則十分容易發散，因此ANSYS LS-DYNA顯式法求解器便成為較佳的選擇。衝擊問題在產業界的應用十分多樣化，例如衝壓加工(pressing and stamping)、鈑金加工(sheet metal forming)、鍛造(forging)、飛機引擎葉片之鳥擊(bird strike)、電子產品之落下測試(drop test)與衝擊測試(shock test)、汽車碰撞分析(crash analysis)等。以上問題均可在ANSYS LS-DYNA中完成電腦模擬，再進行產品開發與實測。 |
|
|
|
ANSYS LS-DYNA亦可和ANSYS Mechanical或ANSYS Structural做整合，進行隱式法-顯式法(implicit-to-explicit)分析，這類求解方法主要應用於「長時間靜態作用-短時間動態作用」的力學問題，ANSYS Mechanical或ANSYS Structural以隱式法處理長時間靜態分析，再將其結果當成初始條件讀入ANSYS LS-DYNA做顯式法動態分析。 |
|
|
|

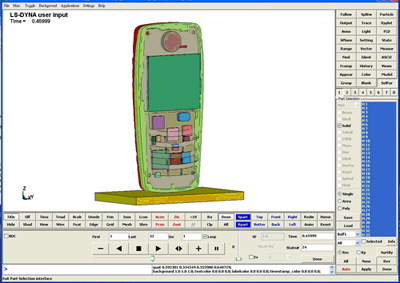

針對電子產品的落下測試模擬，ANSYS公司提供ANSYS Drop Test Module模組，可與ANSYS LS-DYNA搭配，使得落下測試模擬流程更加快速方便。
|
|
|
|
在節省建模時間方面，CAD模型可透過ANSYS LS-DYNA與ANSYS Geometry Interfaces界面輸入，完成網格後再由LS-DYNA求解器計算結果。ANSYS Geometry Interfaces是ANSYS與CAD系統之間的介面，可將CAD軟體的實體模型直接讀入ANSYS，再進行分析，ANSYS Geometry Interfaces可支援的CAD軟體與檔案格式如下： |
|
|
|
1. CAD System Integration : Autodesk Inventor / MDT, CATIA v4 and v5, Pro/ENGINEER, Solid Edge, SolidWorks, Unigraphics, VX Cad, Other CAD.
2. Neutral Formats : IGES, Parasolid, SAT. |
|
|
|
購買ANSYS LS-DYNA時亦附贈了LSTC LS-DYNA軟體原來的前後處理器，且ANSYS LS-DYNA的建模程序可以輸出為LS-DYNA軟體的keyword檔案(*.k)，這提供了ANSYS LS-DYNA和LSTC LS-DYNA軟體的直接溝通界面。 |
|
|
|
ANSYS LS-DYNA的材料模式 |
|
|
|
Elastic |
|
|
‧Isotropic
‧Orthotropic
‧Anisotropic
‧Fluid |
|
|
|
Nonlinear Elastic |
|
|
‧Blatz-Ko rubber
‧Mooney-Rivlin rubber
‧Viscoelastic |
|
|
|
Elastoplastic |
|
|
‧Elastic-plastic hydrodynamic
‧Bamman rate-dependent
‧Zerilli-Armstrong rate-dependent
‧Bilinear isotropic
‧Bilinear kinematic
‧Plastic kinematic
‧Powerlaw plasticity
‧Strain rate-dependent plasticity
‧Rate-sensitive powerlaw plasticity
‧Three-parameter Barlat
‧Barlat anisotropic plasticity
‧Piece-wise linear plasticity
‧Transversely anisotropic elastic plastic |
|
|
Foam |
|
|
‧Closed-cell
‧Low-density
‧Viscous
‧Crushable
‧Honeycomb |
|
|
|
Damage |
|
|
‧Composite
‧Concrete |
|
|
|
Equations of State |
|
|
‧Johnson-Cook
‧Null |
|
|
|
Others |
|
|
‧Rigid
‧Cable
‧Geologic Cap |
顯式求解
