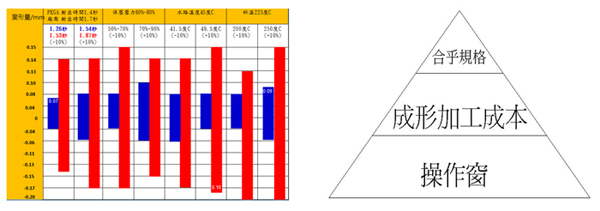

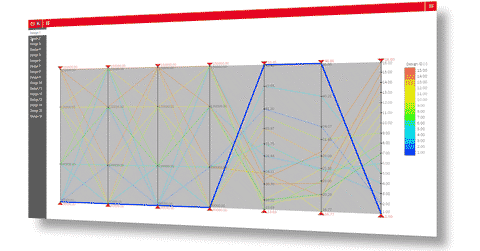

跨世代模具模流分析軟體（唯一可以結合設備參數／模具／成型性）
|
|
|
|
|
|
|
|
1、
|
合乎規格(零件、後加工、組立及材料)
模具結構優化(足夠模具壽命，最低模具成本)
模具熱平衡(減少模具局部過熱影響產品品質與生產進度)
|
|
2、
|
成形加工成本(成形週期、廢料、後加工)
合理流道設計(進產品規範，料頭體積最小化)
|
|
3、
|
操作窗：愈大愈好
|
|
|
|
|
|
|
█ SIGMASOFT簡介- Workflow
|
|
‧SIGMA Engineering GmbH, Aachen
|
|
‧Founded 1998 (Headquarters: Aachen-Germany)
|
|
‧100% Daughter Company of SIGMA Engineering GmbH Aachen, the Market and Technology Leader Worldwide for Foundry/casting Industry
|
|
‧Private owned company
|
|
|
‧Direct Sales & Support
Organization WW
|
|
‧> 350 Employees
|
|
‧> 60 Software Developers
|
|
‧Centralized Development in Germany
|
|
‧Strategic Product Development Network with Research Institutes and Industry WW
|
|
|
|
|
█ SIGMASOFT簡介- Workflow
|
|
|
|
|
|

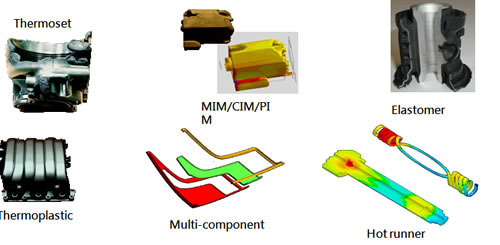

█ SIGMASOFT簡介_產品簡介
|
|
‧熱塑性射出(thermophastics)-filling , cooling, packing
|
|
‧熱固性射出(thermalset)-Filling ,curing, cooling
|
|
‧彈性體射出(elastomer)-Filling hearing holding(包含矽橡膠LSR)
|
|
‧金屬/陶瓷粉末射出(MIM/PIM/CIM)-Filling, particle
‧鎂鋁合金射出(Thixo)
|
|
|
|
|
█ SIGMASOFT簡介_綠能產業 MIM/CIM 產品
|
|
MIM/PIM/CIM 目前只有Sigmasoft有相關MIM/CIM模組支援
|
|
|
|
|
|

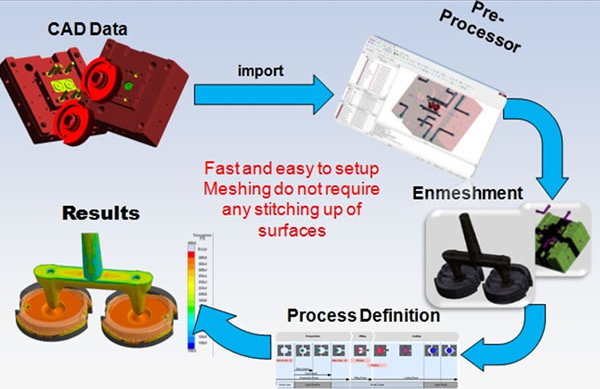

█ SIGMASOFT簡介-無需修補網格，增加工作效率。
|
|
|
|
‧
|
以3D體積(3D finite volume models)
|
|
‧
|
SIGMASOFT可直接從CAD軟體中導入整個模具幾何，模擬整組模具溫度場，精確分析產品品質缺陷
|
|
‧
|
SIGMASOFT自動Mesh流程， 減少修補網格重工的資源浪費，使工程師有更多時間設計模具與解決實際製程的問題
|
|
|
|
|
█ SIGMASOFT簡介_充填&保壓分析
|
|
|
|
SIGMASOFT 允許使用者去優化複雜注塑製程， 以視覺化瞭解塑流在模具內部充填和保壓的真實狀況。
|
|
|
|

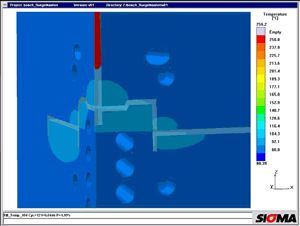

█ SIGMASOFT簡介_多模次模具熱存積分析
|
|
未來的產品特性如下， 使局部熱存積的問題會更重要
|
|
‧複雜的產品外觀
‧產品製程的最佳化
‧不同合金模具使用
‧高功能性塑膠
|
|
|
|
|
SIGMASOFT具多模次熱分析功能，模擬量產條件，以穩態模具溫度場做塑膠流變分析的邊界條件，強化分析解準確性。
|
|
|
|
|

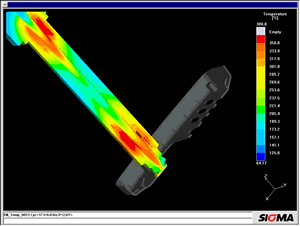

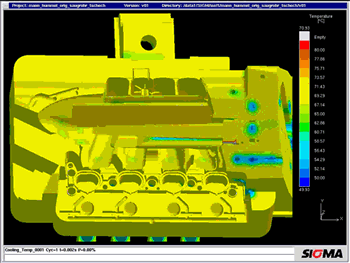

█ SIGMASOFT簡介_整模具溫度場分析
|
|
|
|
|
‧Sigmasoft以3D體積法，製作整組模具3D網格建立，
‧結合多模次熱分析結果與模具中各部件不同熱物理性質和熱傳導，做分析要素。
‧SIGMASOFT以接近實際量產的模具溫度場，設計水路、入子冷卻的設計。 真實減少Cycle time.
‧完整分析模具溫度分佈狀態，做為水路設計依據
|
|
|
|
|

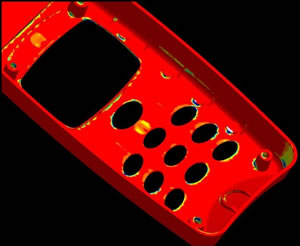

█ SIGMASOFT簡介_產品頂出變形
|
|
|
|
|
SIGMASOFT對整模具做網格化並分析，用頂出系統設計為依據， 模擬分析頂針的頂出對產品的接觸壓力和應變，所造成的產品頂出變形
|
|
|
|
|
█ SIGMASOFT簡介_排氣分析
|
|
|
沒有好的排氣設計，產品品質問題和流動不平衡是常發生的問題。 SIGMASOFT允許使用者模擬過程中設定排氣分析，並優化排氣位置和尺寸 去減少流動排氣不良所造成困擾。
|
|
|
|
|

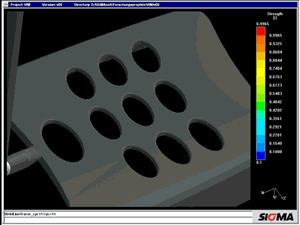

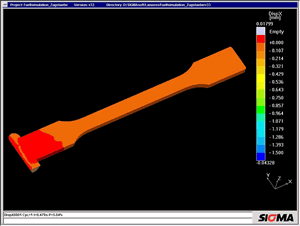

█ SIGMASOFT簡介_實際結合線強度分析
|
|
|
SIGMASOFT軟件不只顯示結合線的位置，可提供工具分析塑流流動波前的結合角度、壓力、速度和溫度並計算出結合線強度，顯示真實產生在產品的結合線。
|
|
|
|
|

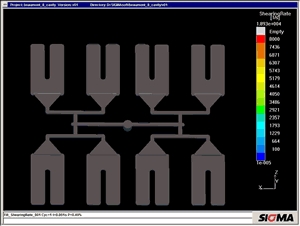

█ SIGMASOFT簡介_剪切率不平衡流動
|
|
|
|
|
SIGMASOFT真實3D網格建立與整模冷卻分析， 預測幾何平衡流道中因剪應力所引起的不平衡流動，並優化流道設計，解決流動不平衡的產品品質的問題。
|
|
|
|
|
█ SIGMASOFT簡介_粒子追踨功能
|
|
|
SIGMASOFT使用微粒追蹤功能，幫助視覺化瞭解在流動波前後，未能顯示後塑流的流動狀況，使用在瞭解在流動、保壓、冷卻時，模腔內所產生包含塑膠混合、塑膠滯留、塑膠轉向和塑流和結合線的作用。
|
|
|
|
|

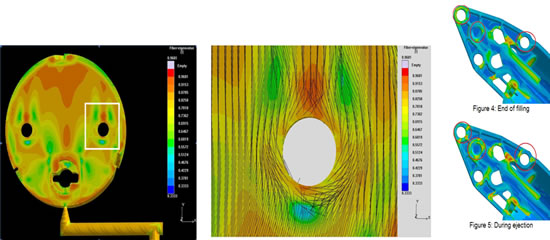

█ SIGMASOFT簡介_纖維配向性
|
|
|
|
3D模擬並觀察塑流在模腔內各個階段，其纖維配向及局部分佈。
|
|
|
|

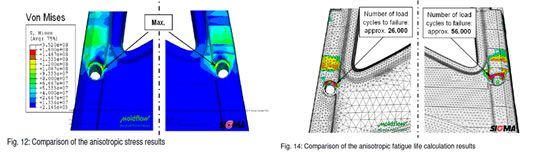

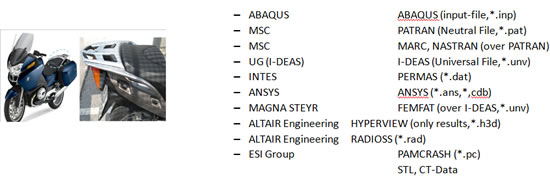

█ SIGMASOFT簡介_FEA資料轉換SIGMALINK
|
|
|
|
|
|
SIGMASOFT可轉換分析轉出所需資料，如溫度、變形、非等向性剛性矩陣(楊氏係數、蒲松氏比) 及纖維配向，並Mapping 到FEA軟體中進行結構分析(疲勞強度等)。
|
|
|
|
█ SIGMASOFT簡介_結晶性分析
|
|
|
|
SIGMASOFT可預測半結晶塑膠在固化過程中所產生相變化，包含在模腔內及後處理時 非預期性結晶化的結果。
|
|
|
|

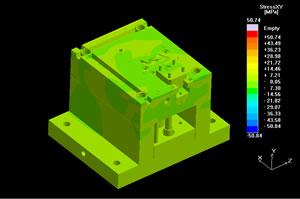

█ SIGMASOFT簡介_模具應力分析
|
|
|
|
|
舊模具結構強度公式，有以下限制，無法最佳化。
1、無相應模具結構可套用
2、公式中未考慮實際射壓、熱變形、水路孔影響，
|
|
|
SIGMASOFT 考慮溫度與射壓所造成應力， 做模具結構強度的依據。
|
|
|
|

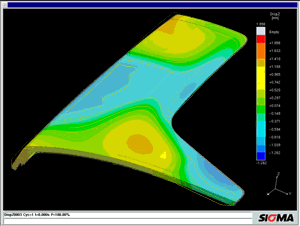

█ SIGMASOFT簡介_產品縮水與變形分析
|
|
|
|
|
SIGMASOFT考慮到所有引起縮水和變形的原因，包括保壓歷程、 纖維配向、模具溫度分佈、結晶性、模具拘束和應力釋放等，以這些資料為基礎，SIGMASOFT計算產品到達室溫時每 段時間的變形、應力及應變。
|
|
|
|
|
█ SIGMASOFT簡介_嵌入件變形分析
|
|
|
嵌入件與模具一起經歷保壓、冷卻、加熱製程中，不平衡的溫度及機械性質在入子和塑膠間會產生應力、變形。 Sigmasoft分析整組模具，同時分析模具各零件中熱傳導與流變變化，計算嵌入件變形
|
|
|
|
|

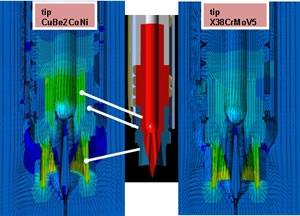

█ SIGMASOFT簡介_熱澆道產品最佳化
|
|
|
|
|
熱澆道系統為複雜零件組合體，且需在量產間維持系統中溫度場的平衡 SIGMASOFT以特有multi_components與multi-Cycle分析熱澆道系統內溫度分佈， 並以PI controllers做動態加熱的分析，對熱澆道產品做最佳化
|
|
|
|
|
█ SIGMASOFT簡介_多料射出模擬
|
|
|
|
|
精確的多料射出參數設定，使分析解結果更適用於量產參考設定
‧多射模旋轉冷卻時間
‧模具溫度場參考
‧背壓分析
‧零件熱耦合分析
|
|
|
|
|

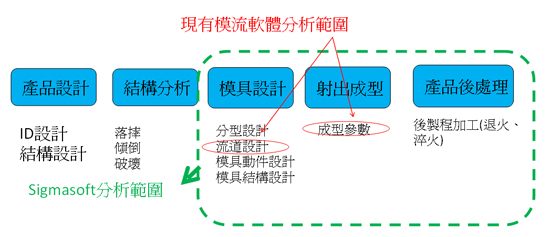

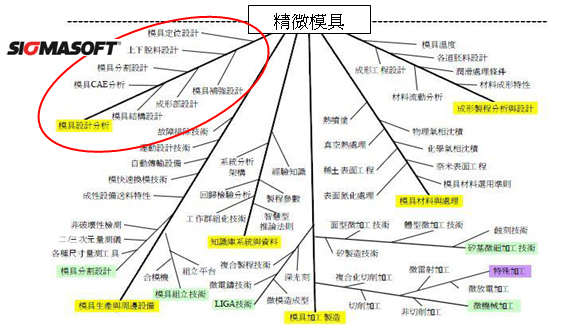

█ SIGMASOFT簡介_SIGMASOFT 與模流軟體應用區分
|
|
|
|
Sigmasoft 的分析包括模具設計、射出成型、產品後處理做產品分析的完整模擬
|
|
|
SIGMASOFT為模具CAE的專業軟件
|
|
SIGMASOFT客戶群
|
|
|
|
|
|
|
SIGMASOFT 新世代專業模具分析軟體
