▒ 樑和殼
■ |
為幾何面定義可變厚度:可製定所選擇面的厚度,不同的厚度可通過表格或函數定義。 |
■ |
邊緣可視化增強:提升檢查幾何和網格邊緣連接的能力。 |
■ |
網格連接:對於沒有共享拓撲連接關係的多體部件,可手動或自動地進行相鄰面體網格邊界的連接。 |
■ |
線體端點自由度釋放:相交的線體可以在頂點和相關的棱邊之間釋放自由度。 |
■ |
剪力彎矩圖表:圖表同時顯示剪力、彎矩和位移分佈等線體結果。 |
|

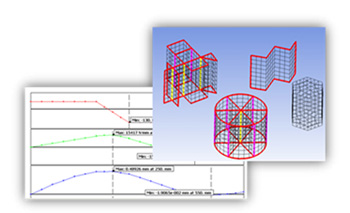

▲ 沿梁模型長度方向顯示剪切-彎矩圖 |
▒ 非線性模擬的重啟動
ANSYS Workbench平台為複雜的非線性模擬計算提供便於使用的解決方案。ANSYS 13.0導入了非線性分析中的重啟動功能。
例如,遇到因為收斂問題或需要檢查中間結果而停止求解時,整個求解過程不再需要從頭到尾再重新計算。
重啟動分析和重啟動控制可以在靜態結構分析和瞬態結構分析中設置,該功能可在諸如時間步長改變等多種條件下進行。分析任務可以在本地、RSM和分佈式求解過程中中斷和重啟動。
|

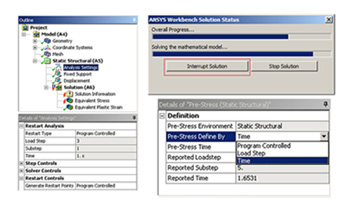

▲ 重啟動點的設置 |
▒ 周期對稱性分析
許多汽輪機產業的公司都要求周期對稱性分析功能。多年來,ANSYS已經可以只用計算模型的一個扇區來完成整個周期對稱模型的計算。ANSYS 13.0進一步擴展了Mechanical中的這個功能。
|

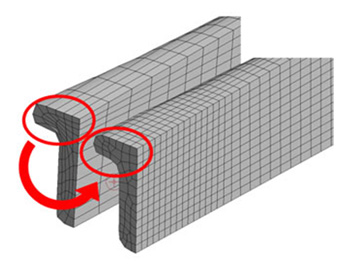

▲ 單個扇區旋轉擴展為360度的結果 |
▒ 非線性模擬
ANSYS 13.0可以計算在任何一個線性或非線性載荷步下的預應力模態分析。在以前的版本中,模態分析只能計算線性狀態(特徵向量和頻率)。
13.0版本的基礎技術被稱為線性攝動(linear perturbation)技術,該技術已經在核心求解器中開發出來,且ANSYS Workbench的用戶可以使用。該技術與以前計算非線性預應力模態分析(PSOLVE和其他APDL命令為基礎)方法有本質上的差異。
預應力模態分析和非線性分析的設置,除選擇時間步長外,基本上是一樣的。
|

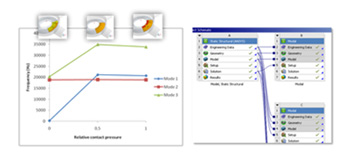

▲ 多分析點的預應力模態分析 |
▒ 緊密流固耦合(FSI)
為了精確地模擬液體和固體之間的相互作用,有兩種不同的方法,即模擬過程中緊密耦合和直接交流數據。液體和氣體最好使用歐拉法(Euler),結構用拉格朗日(Lagrange)法處理。兩部分之間的相互作用稱為歐拉-拉格朗日耦合,或流體結構交互作用(FSI)。耦合方法用於處理同一個問題的結構、流體兩部分的相互作用。
對於可以使用ANSYS FLUENT顯式動力學求解器的用戶而言,FSI計算現在只需點擊一下鼠標。用戶指定問題的流體部分為歐拉,虛擬歐拉域自動創建。對於使用ANSYS Workbench環境的ANSYS結構用戶而言,模型定義與隱式分析十分相似,容易學習和使用。
|

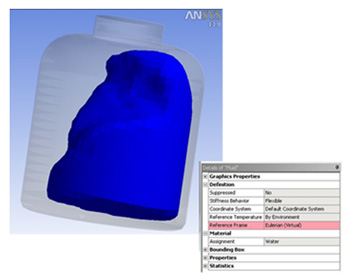

▲ 容器中的液體晃動 |
▒ 變分技術(VI)
變分技術(VT)是一種使計算模擬更快捷的創新方法,在ANSYS 13.0中擴展到周期對稱問題的模態計算和掃頻分析。
這類問題的典型加速比為5到10,如果計算更多步的頻域分析或更多對稱面的循環對稱分析,加速比會更高。
變分技術還可以用於瞬態熱分析(thermal transient runs)和參數化設計,在早期版本已經導入這些功能。
|
▲ VT諧響應分析計算速度更快 |
▒ 3-D網格重劃分
該獨特功能主要用於ANSYS FLUENT非線性材料的結構力學分析,這些材料表現出極度的形狀變形,如塑料、橡膠和泡沫。
當遇到非常大的變形時,扭曲的低質量網格可能會阻止在整個載荷範圍內得到計算結果。在這種情況下,模擬分析需要暫停,重新劃分網格,將接觸狀態、材料屬性、載荷和邊界條件等求解參數重新映射到新網格上,然後再重啟計算,使分析結果達到精度要求。
|
▲ 3-D網格重劃分 |
▒ 剛體動力學3D廣義接觸
ANSYS 13.0的剛體動力學支持3-D廣義接觸分析。接觸檢測自動執行,如同其他任何結構分析一樣,求解器確保正確檢測接觸狀態。
提供快速有效的方法來確定機構力和相對運動,而混合剛柔方法(mixed rigid–flexible approach)對確定機械裝置中某一零件的應力變化是必要的,該方法對疲勞壽命估算非常有用。
ANSYS Workbench平台提供無與倫比的易用性來設立剛柔模型。用戶只需簡單地指定哪些零件是柔性體,哪些是剛性體。ANSYS剛體動力學模塊用於電腦械裝置中各結構之間的相互作用。在許多機械裝置中,部件運動很多都是由接觸驅動的,如凸輪驅動機構。
運動學功能目前可在大部分ANSYS結構力學求解器中實現。
|

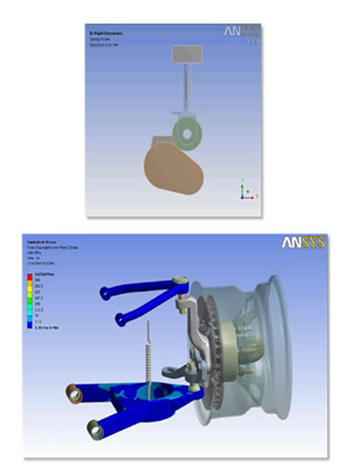

▲ 凸輪桿剛體動力學分析(上圖) 汽車懸掛系統柔體動力學分析(下圖) |
▒ 設計評價體系
ANSYS 13.0新開發了一個設計評估分析系統,與ANSYS結構力學產品配合,可以基於ANSYS程序或用戶自己的程序,進行荷載組合和客戶化定制後處理(如code檢核)。
設計評價系統使用定制腳本實現上游計算結果的選擇和組合,以及後續的結果評價。它允許用戶使用相關屬性(可能是幾何屬性,但不是必須的),進行項目分析定制。定制結果可以由一個腳本產生,保存在設計評估體系中,能夠完全集成有限元分析後處理。腳本語言支持Python。腳本的位置,附加的屬性和結果可通過XML文件定義,該文件可以輕鬆地在任何文本編輯器中創建,然後通過系統設置的右鍵清單選擇添加。
用戶可以將13.0版本的這項功能添加到靜態或瞬態結構分析中。ANSYS BEAMCHECK和ANSYS FATJACK產品可以支持預定義的語法接口。
|
|

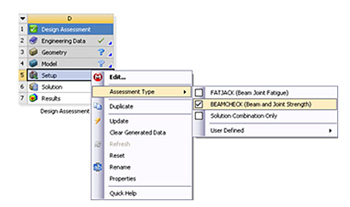

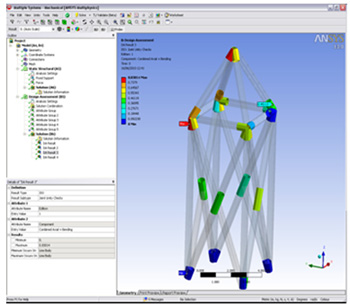

▲ ANSYS BEAMCHECK評估(上圖)和鉸接點可視化檢查實例(下圖) |
▒ 使用GPU進行高性能計算
ANSYS 13.0充分利用圖形處理單元(GPUs)的雙精度通用計算能力,將複雜的數值處理算法移植到更強大的GPU顯卡上執行。此功能已經可以在ANSYS Mechanical和Nexxim求解器上實現。
|
