▒ 外部數據映射
ANSYS致力於模擬驅動產品研發,面對現實世界的商業挑戰。來自不同學科的工程師共同設計一個產品,常常使用不同的工具。CFD分析工作往往需要與結構分析工作交換數據。例如,CFD壓力作用在結構模型上。
ANSYS 13.0開發了一個全新的外部數據映射器,映射器將文本方式的外部數據文件定義為“點雲”,並將數據投影到當前的網格上。外部數據映射器面對不同類型用戶的數據(如CFD和結構),並以直接簡單的方式交換模型數據。它還提供導入第三方應用程序的數據的功能。體積溫度、表面壓力、傳熱係數等可以很容易地映射到新的分析模型上。用戶可以定義導入數據的單位,使導入數據單位與分析的模型單位一致。映射器還具有顯示控制功能,讓用戶確認點雲映射與模型相一致。數據映射可以是從3-D到3-D幾何,也可以是從2-D到3-D幾何。
|

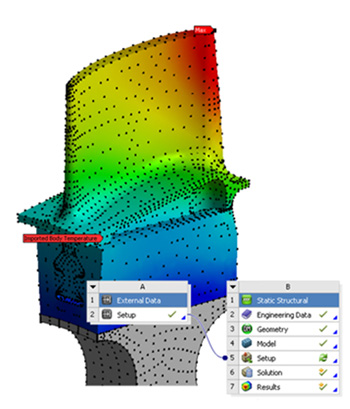

▲ 點雲的渦輪葉片溫度插值 |
▒ 電磁-結構耦合分析
通過將Maxwell和ANSYS Mechanical求解器在ANSYS Workbench下整合,ANSYS 13.0提高了電磁-結構耦合分析能力。在ANSYS Workbench環境中,Maxwell求解器將電磁力密度傳遞給ANSYS Mechanical求解器。電磁力載荷自動從電磁網格映射到與之不同的結構網格上,使結構分析包含電磁力密度。 這一新功能幫助用戶進行各種電磁-結構耦合分析,比如電動機、變壓器和超導電磁體等。整個求解過程參數化,可以簡單快速地對各種設計參數模型進行分析評價。
|

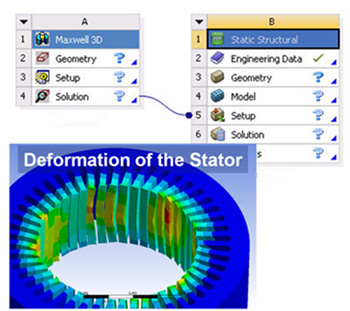

▲ 混合動力汽車結構電機定子的電磁耦合分析 |
▒ 電磁-熱耦合分析
通過將HFSS和ANSYS Mechanical求解器在ANSYS Workbench下整合,ANSYS 13.0提高了電磁-熱耦合分析能力。HFSS求解器將電磁損耗傳遞給ANSYS Mechanical求解器。面損耗和體積損耗都被自動從電磁網格自動映射到與之不同的結構網格上,使熱分析包含電磁熱損耗。這一新功能幫助用戶計算各種RF和微波元件的溫度分佈。整個求解過程參數化,可以簡單快速地對各種設計參數模型進行分析評價。
|

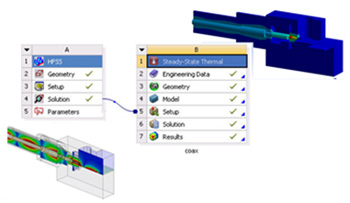

▲ 高功率連接器的電磁熱耦合分析 |
|
